P1 / D1 — передовые технологии
Новый ES-LINK4 обеспечивает широкополосную передачу
ES-LINK4 ESOTERIC разработал оригинальный современный формат передачи данных ES-LINK4, который позволяет использовать сверхширокополосную цифровую передачу DSD и 352,8 кГц / 48 бит PCM с помощью кабеля HDMI. ES-LINK4 выполняет большую часть обработки цифрового сигнала на отправляющей стороне, значительно снижая нагрузку обработки цифрового сигнала на ЦАП. В дополнение к сверхширокой полосе пропускания мы стремились к высокому качеству звука благодаря нашей концепции «чистого цифро-аналогового преобразования».
Выдающаяся выразительная мощь 36-разрядной обработки ЦАП
D1 применяет 36-битный алгоритм обработки Ц / А, который преобразует сигналы PCM в аналоговые сигналы с высоким разрешением 36 бит путем объединения нескольких 32-битных устройств ЦАП. Тон старших бит данных используется для точного аналогового преобразования. Разрешение 32-разрядного кодирования в 256 раз выше, чем разрешение 24-разрядного кодирования, а 36-разрядное кодирование дает потрясающий уровень разрешения, который еще в 16 раз выше — в общей сложности в 4096 раз выше, чем разрешение 24-разрядного кодирования. Воспроизведение еще более мелких битовых тонов минимизирует операционную ошибку для выдающегося выражения даже тонких музыкальных сигналов.
Цепь синхронизации, которая подает высокоточные эталонные сигналы синхронизации на цифровую схему, может считаться основной единицей цифрового проигрывателя. Цепь синхронизации P1 и D1 полностью независима от других цепей, включая источник питания и землю, что позволяет подавать чистые сигналы синхронизации в систему. Управляемый напряжением кварцевый генератор (VCXO) был разработан специально для P1 и D1 в сотрудничестве с Nihon Dempa Kogyo (NDK), крупным производителем кварцевых генераторов. Для высокоточных нестандартных часовых устройств, достойных ведущих моделей, обеспечивается высокое качество звучания благодаря чрезвычайно низкому уровню фазовых шумов и кристальному элементу, который даже больше, чем прежде.
Высокоточная синхронизация часов
Джиттер уменьшен путем подключения P1 и D1 с помощью кабеля BNC для синхронизации часов (синхронизированное воспроизведение). Также поддерживается оригинальная технология ESOTERIC для прямой связи главного тактового генератора без фазовой автоподстройки частоты (PLL) *. Эта технология обеспечивает чистую обработку тактовых импульсов, обеспечивая четкое и точное стереоизображение и ультрачистое качество звука.
Еще более сложный уровень работы системы возможен благодаря подключению высокоточных рубидиевых мастер-часов G-01 (продается отдельно). Эти мастер-часы поддерживают синхронизацию тактового сигнала для различных частот в соответствии с вашими предпочтениями по качеству звука, включая мастер-такты (22 МГц / 10 МГц) и тактовые сигналы WORD (44,1 кГц / 88,2 кГц / 176,4 кГц).
Эти главные часы являются эталонными часами цифрового аудиовыхода (22,5792 МГц), сгенерированными в модуле высокоточных часов D1. Система также использует эти главные часы в качестве тактовых импульсов цепи цифрового выхода, подаваемой непосредственно на P1, без прохождения через внутреннюю цепь PLL P1. Он также поддерживает прямые ведущие тактовые частоты LINK 10 МГц с использованием тактовых импульсов 10 МГц, поставляемых от G-01 (продается отдельно).
VMK-3.5-20S ESOTERIC по праву гордится этим транспортным механизмом VRDS-NEO. Заметные улучшения точности считывания были достигнуты благодаря использованию высокоточного поворотного стола и коррекции дрожания поверхности диска, возникающего во время вращения диска. P1 оснащен VMK-3.5-20S VRDS-NEO с усовершенствованной схемой привода. Пара выбранных шарикоподшипников используется в подшипниковом узле вала шпинделя, и имеется поворотный стол из дюраля с точностью до микрона и стальной мост поворотного стола толщиной 20 мм для общей массы 5,2 кг. Кроме того, заслуживающий доверия механизм P1 был дополнительно усовершенствован с помощью трехфазного бесщеточного шпиндельного двигателя без сердечника с магнитным приводом с высокой плотностью магнитного потока, управление подачей резьбы (что было разработано на основе концепции премьер-серии P-0 ) и датчик со скользящей осью вала, который гарантирует, что лазерный луч всегда находится под прямым углом к диску.
VS-DD P1 использует специальный сервопривод шпинделя VS-DD для управления двигателем шпинделя, который функционирует как основной блок механизма VRDS-NEO. Используя трехканальную схему дискретного усилителя для оптимизации формы волны тока, подаваемой на двигатели, VS-DD подавляет вибрации, обеспечивая плавную работу привода шпинделя и высокоточное сервоуправление. Выделенный тороидальный блок питания установлен в отдельном корпусе блока питания, что усиливает эффекты шумоизоляции.

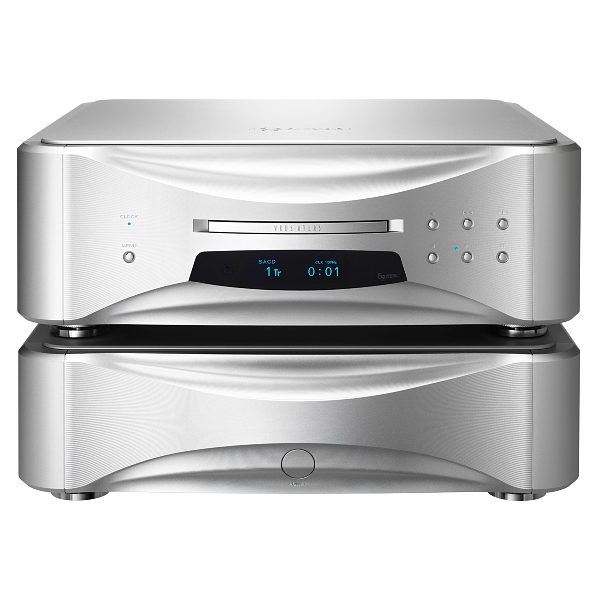

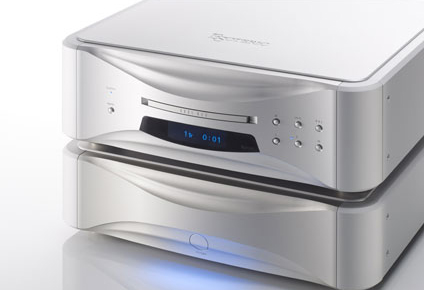

Конструкция из двух шасси для основного блока и блока питания
Следуя концепции, используемой в нашей торговой марке серии P-0, в традиционной флагманской модели ESOTERIC используется структура с двумя шасси. Блок питания был расширен до полноразмерного, что позволило включить еще больше экстравагантных цепей питания. В общей сложности четыре независимых тороидальных силовых трансформатора устанавливаются для подачи чистой и стабильной мощности постоянного тока в каждую цепь (цепь VS-DD, схема привода механизма привода, схема цифрового выхода и схема синхронизации).
Внутренняя часть шасси основного блока имеет двухпалубную конструкцию и оптимизированную для 3D конструкцию шасси, соединяющую каждый блок цепи с кратчайшими путями сигнала. Для наружной отделки используются толстые алюминиевые материалы, а стальное нижнее шасси толщиной 5 мм поддерживается в четырех точках на оригинальных точечных ножках ESOTERIC. Вибрация эффективно контролируется, и для жесткости были приняты тщательные меры.

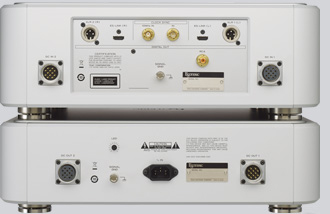

Различные цифровые выходные клеммы
P1 оснащен пятью типами и семью каналами цифровых выходных терминалов (ES-LINK x 2, XLR x 2, коаксиальный x 1, i.LINK 4p / 6p x 1 каждый), включая новый выделенный терминал ES-LINK4 и двойной Терминалы XLR, поддерживающие прошлые версии ES-LINK.
Роскошный пульт дистанционного управления с кожаной отделкой.
Характеристики
Совместимые типы дисков
Super Audio CD, CD (совместимый с CD-R / CD-RW)
Цифровой аудиовыход
ES-LINK выход х 2
выход XLR x 2 (используйте 2 разъема для двойного выхода AES)
выход i.LINK (AUDIO) (6-контактный) x 1
выход i.LINK (AUDIO) (4-контактный) x 1
RCA выход х 1
входной формат синхронизации часов
Джек BNCx2
Частоты тактовой синхронизации 44,1 кГц, 88,2 кГц, 176,4 кГц, 10 МГц, 22,5792 МГц
Входной импеданс IN 75Ω
10 МГц В 50 Ом
Входной уровень в уровнях TTL
10 МГц IN синусоида: от 0,5 до 1,0 Vrms
Диапазон входных частот ± 10 ppm
генеральный
Блок питания переменного тока 230В 50Гц
120 В, 60 Гц
AC 220 В 60 Гц
Потребляемая мощность 24 Вт
Внешние размеры
(Ш х В х Д) (Включая выступы) Основной блок: 445 мм x 162 мм x 448 мм
Блок питания: 445 мм x 132 мм x 452 мм
Вес Основной блок: 27 кг
Блок питания: 24 кг
Аксессуары:
Пульт дистанционного управления (RC-1156) x 1, Аккумуляторы (AA) x 2, Кабель HDMI x 1, Кабель питания x 1, Войлочные прокладки x 4, Руководство по эксплуатации x 1, Гарантийный талон x 1
Этот продукт доступен в трех различных вариантах источника питания, указанных в разделе технических характеристик выше. Убедитесь, что отображаемое на задней панели напряжение соответствует напряжению сети переменного тока в вашем регионе.
Форма входа переменного тока и вилки прилагаемого шнура питания зависит от номинального напряжения и страны назначения.
